A közüzemi és ipari villamos elosztó hálózatokban a transzformátor alállomás a feszültségszabályozás és irányítás kritikus metszéspontja. Míg azonban a transzformátorok megváltoztatják a feszültség nagyságát az átviteli veszteségek minimalizálása érdekében, teljes mértékben akapcsolóberendezés rendszeraz üzembiztonság, a rendszerstabilitás és a szolgáltatás folyamatosságának fenntartása érdekében.
A kapcsolóberendezések az elektromos megszakítók, biztosítékok és megszakítók központi kombinációját jelentik, amelyek fémbevonatú házakban vannak elhelyezve. A transzformátor alállomáson az elektromos infrastruktúra árnyékolásaként és útválasztó hubjaként is működik.
1. Kritikus rendszervédelem és hibaleválasztás
A kapcsolóberendezések elsődleges és legfontosabb szerepe az alállomásokon az, hogy megvédje a drága upstream és downstream eszközöket – különösen a transzformátorokat – a katasztrofális elektromos hibáktól.
Rövidzárlati megszakítás: Ha hiba lép fel (például fázis-fázis vagy fázis-föld rövidzárlat), az áram ezredmásodperceken belül exponenciálisan megugrik. A precíziós védőrelével integrált kapcsolóberendezés érzékeli ezt a túláramot, és kioldásra utasítja a vákuum- vagy kén-hexafluorid ($SF_6$) megszakítót, azonnal kioltva a súlyos elektromos ívet.
Túlterhelés megelőzés: A hőszintek és terhelési profilok folyamatos nyomon követése biztosítja, hogy az alállomás berendezései biztonságos működési határokon belül működjenek. A kapcsolóberendezés összehangolt időkésleltetésekkel automatikusan csökkenti a kisebb tartós túlterheléseket, mielőtt a hődegradáció tönkretenné a transzformátor tekercsszigetelését.
2. Működési vezérlés és hálózat újrakonfigurálása
A reaktív védelem mellett a kapcsolóberendezések taktikai kapacitást biztosítanak a hálózatüzemeltetőknek ahhoz, hogy normál üzemi körülmények között kezeljék és átirányítsák a tömeges áram áramlását az elosztó hurkon keresztül.
Terhelésváltás: Az üzemeltetők a valós idejű hálózati igénygörbék alapján biztonságosan bekapcsolhatják vagy feszültségmentesíthetik a hosszú radiális adagolókat, jelentős ipari induktív terheléseket vagy nagy kondenzátortelepeket.
Rendszer újrakonfigurálása: Az összehangolt reteszelési sémák révén a kapcsolóberendezések zökkenőmentesen váltanak át a redundáns közüzemi betáplálások között vagy az elektromos terhelések átvitelét a segédgenerátor-hálózatokba anélkül, hogy kockáztatnák a fázison kívüli párhuzamosítást vagy a veszélyes visszatáplálást.
3. Biztonságos karbantartás leválasztás és földelés
Az elektromos alállomások rendszeres ellenőrzést, tesztelést és időszakos utólagos felszerelést igényelnek. A kapcsolóberendezések tervezése kifejezetten előtérbe helyezi a személyzet biztonságát ezen ütemezett karbantartási időszakok alatt.
Pozitív fizikai megszakítás: Láthatóan ellenőrizhető megszakító kapcsolók vagy kihúzható típusú megszakítós teherautók beépítésével a karbantartó személyzet teljes biztonsággal leválaszthat egyetlen szakaszt vagy transzformátorteret a feszültség alatt álló gyűjtősínektől.
Integrált földelő kapcsolók: A nagy teherbírású, mechanikus földelőkapcsolók kivezetik a maradék kapacitív töltést a lefelé irányuló kábelekből, és földelik a leválasztott primer áramkört, így biztosítva egy biztonságos érintési zónát a technikusok számára.
4. Integráció előregyártott és alátétre szerelt alállomásokon belül
A modern hálózati elrendezések egyre inkább megkövetelik a kompakt, gyárilag tesztelt elosztó egységeket, ahol a kapcsolóberendezés és a transzformátor szorosan összekapcsolódik.
Előre gyártott alállomások: Ezeket a gyárilag összeszerelt egységek, amelyeket gyakran alkalmaznak gyorsított ipari létesítményekben vagy önkormányzati bővítésekben, egységes, időjárásálló és szeizmikusan hitelesített burkolatba foglalják a nagyfeszültségű bejövő kapcsolóberendezést, a lecsökkentő teljesítménytranszformátort és a kisfeszültségű elosztó táblát.

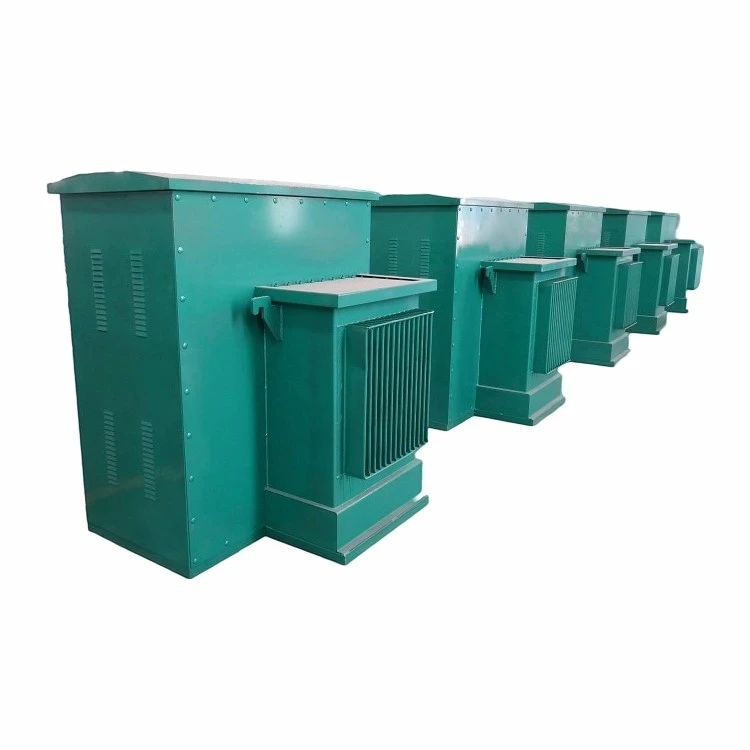

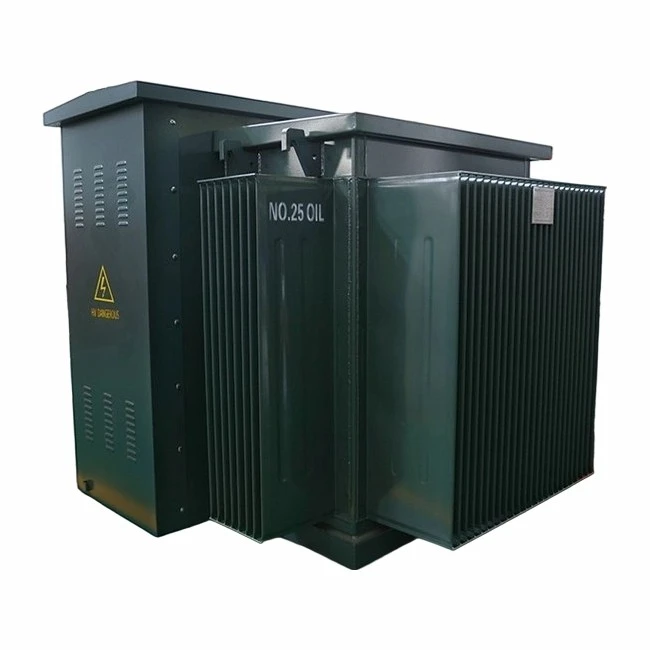

Padlóba szerelt alállomások: A föld alatti betáplálású lakossági és kereskedelmi fejlesztésekben univerzálisan használatos, alacsony profilú, manipulációbiztos földszinti burkolatok speciális, helyoptimalizált középfeszültségű kapcsolóberendezéseket alkalmaznak, hogy maximális biztonságot nyújtsanak az áthaladó közforgalom számára, miközben helyi túlterhelés elleni védelmet nyújtanak.
5. Hongheng ipari kapcsolóberendezési megoldásai globális alállomásokhoz
A nagy- és középfeszültségű áramelosztó berendezések elismert, elit gyártójakéntHongheng kapcsolószekrény (Zhejiang Gangheng Electric Company Limited)A mérnökök elsődleges infrastruktúrája úgy lett kialakítva, hogy tökéletesen illeszkedjen a különféle transzformátorkonfigurációkhoz:
KYN61-40.5 páncélozott, cserélhető, váltóáramú, fémmel zárt kapcsolóberendezés: A 40,5 kV-os rendszerekhez készült, nagy teherbírású kihúzható konfiguráció kivételes mechanikus reteszelési biztonságot nyújt, és nagy megbízhatóságú vákuum-megszakítókat tartalmaz. A fő ipari transzformátor alállomási bejövő vonalak első számú választása.
XGN17-40.5 Doboz típusú, fix, váltóáramú, fémházas kapcsolóberendezés: A nagy szerkezeti merevséget és a kompakt működési helyigényt ötvöző fix szekrénykialakítás olyan robusztus környezetekhez lett optimalizálva, mint például a megújuló energiát felerősítő alállomások (szél- és napenergia), ahol a folyamatos rezgésállóság és a megbízható, hosszú távú szigetelés létfontosságú.
KYN10-40.5és JYN1-40.5 nagyfeszültségű konfigurációk: A különálló fémrekeszekkel tervezték, hogy korlátozzák az egyetlen zónára lokalizált belső ívkárosodást. Ezek a rendszerek szabványos hibaelhárítást és mély egyedi relé-védelmi konfigurációkat biztosítanak az igényes hálózati infrastruktúrák számára.
Alállomási kapcsolóberendezések műszaki felépítésének összehasonlítása
| Kapcsolóberendezések sorozata és modellje | Feszültségosztály és szerkezeti tervezés | Elsődleges alkalmazások alállomásokon | Alapvető integrációs előny |
| KYN61-40.5 | 40,5 kV / Kihúzható teherautó | Fő bejövő védelem, elsődleges közmű alállomás | Rendkívül megbízható kihúzható szigetelés, robusztus ívzárás |
| XGN17-40.5 | 40,5 kV / Fix Box-Típus | A megújuló energiatermelés fokozása, kompakt ipari öblök | Csökkentett szerkezeti helyigény, alacsony karbantartási rezsi |
| KYN10-40.5 / JYN1-40.5 | 40,5 kV / szegmentált fémburkolat | Nagy hibás elosztó csomópontok, nehéz infrastruktúra | Átfogó rekeszek szegregáció, rugalmas relé konfigurációk |
Következtetés: Az ideális kapcsolóberendezés-partner meghatározása
A transzformátor alállomás integritása közvetlenül függ a kapcsolóberendezésének megbízhatóságától. A nem szabványos alkatrészek kiválasztása elhúzódó leállásokat, visszafordíthatatlan berendezéskárosodást és súlyos személyi veszélyeket kockáztat. A szigorúan tesztelt, nemzetközileg megfelelő kapcsolóberendezések telepítésével az infrastrukturális projektek tartós üzemidőt és zökkenőmentesen automatizált energiagazdálkodást tesznek lehetővé.
Az egysoros műszaki diagramok feltérképezéséhez, a rövidzárlati típusvizsgálati tanúsítványok áttekintéséhez, vagy megvitathatja az alállomás közelgő telepítésére vonatkozó egyedi mérnöki követelményeket,lépjen kapcsolatba a Hongheng Switchcabinet globális alkalmazásmérnöki irodájával még ma.
Hivatkozások
Villamos energiarendszerek mérnökeiírta Turan Gonen.
Energiarendszer elemzése és tervezéseJ. Duncan Glover, Mulukutla S. Sarma és Thomas J. Overbye.
